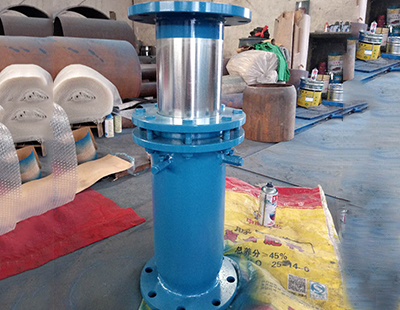

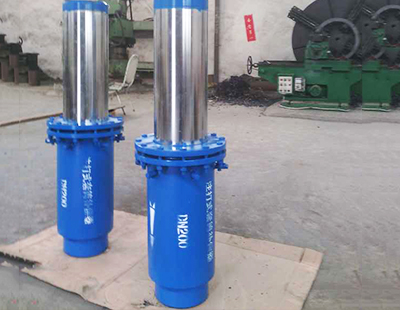

注填式單向套筒補償器

　一、概述： 1、套筒補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。 2、直埋套筒補償器二十年以上免維護，能直接埋于地下，安裝時不需要設置維修井，可降低工程造價。 3、套筒補償器在安裝...

全國銷售熱線：15003856689 / 13523077231

熱力管道補償器

洛氏套筒補償器套筒補償器注填式單向套筒補償器雙向套筒補償器彈性套筒補償器球型補償器三維球形補償器旋轉補償器 N-H-Ⅱ型直流式無推力套筒補償器直埋波紋補償器波紋補償器橡膠補償器注油式穿墻止水套管

橡膠接頭系列

可調式可曲撓橡膠接頭 JGD（KXT) 型襯四氟可曲撓橡膠接頭耐油橡膠接頭橡膠接頭防拉脫限位裝置 JGD可曲嬈雙球橡膠接頭卡箍式可曲撓橡膠接頭大翻邊橡膠接頭 JGD-B型絲扣連接橡膠接頭 XH81A型鴨嘴閥 90°可曲撓橡膠彎頭 JGD（KXT）型單球體可曲撓橡膠接頭 JDX型同心異徑橡膠接頭（大小頭）

傳力接頭系列

VSSJAFG(CF)型單法蘭傳力接頭 C2F型雙法蘭松套傳力接頭 VSSJAFC型可拆式雙法蘭傳力接頭 VSSJAF（C2F）型雙法蘭松套傳力接頭VSSJAFC （CC2F）型可拆式雙法蘭松套傳力接頭 VSSJAFG（CF）型單法蘭松套傳力接頭

伸縮器系列

球墨鑄鐵伸縮器不銹鋼伸縮器 VSSJA-2(B2F)型雙法蘭松套限位伸縮器 VSSJA-2（CC2F）可拆式雙法蘭限位松套伸縮接頭 VSSJA-1（BF）型單法蘭限位松套伸縮接頭 VSSJA(AF)型法蘭式松套伸縮接頭 SSJB（AY）型法蘭松套伸縮接頭 SSJB-3（BY）型壓蓋式限位松套伸縮接頭 SSQ-1型套管式伸縮器 SSQ-2型套管式伸縮器 SSQP型防拉脫限位伸縮器 CS型熱力伸縮器 RS型柔性套管式伸縮器 SSLW型濾網伸縮器 CS型熱力管道伸縮器 SSQ-1型伸縮器 RSG型快速管道連接器 VSSJAFG(CF)型單法蘭松套傳力接頭 S313伸縮器 D型大饒度伸縮器

過濾器系列

絲扣Y型管道過濾器無縫彎頭對焊管件-彎頭 Y型過濾器 SSLW型濾網伸縮器

防水套管系列

柔性防水套管 02S40剛性防水套管 02s404/s312鋼制柔性防水套管 02s404/s312.A型剛性防水套管 B型鋼性防水套管 04FS02兩側防護柔性密閉套管加長型防水套管加長加翼環柔性防水套管

產品詳情

一、概述：
1、注填式單項套筒補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
2、注填式單項套筒補償器二十年以上免維護，能直接埋于地下，安裝時不需要設置維修井，可降低工程造價。
3、注填式單項套筒補償器在安裝使用時，可合理消除管道線性補償和角度補償過程中產生的應力。
4、注填式單項套筒式補償器有法蘭、焊接連接方式，可分為單向和雙向兩種。

二、技術指標：
公稱通徑： DN80-1200mm
設計壓力：≤4.0Mpa
工作溫度：≤450℃
工作介質：熱水、高溫?zé)崴⑺羝o腐蝕氣態或液態介質

三、單向套筒補償器產品規格：

序號	通徑	補償量	D	D1=D3	D2	有效面積(CM2)	摩擦力(N)	Lmin	供貨長度Lca	Lmax
1	80	200	79	89	121	240.4	2350	474	644	674
2	100	200	96	108	140	314	3100	474	644	674
3	125	250	118	133	168	480.6	3950	524	737	774
4	150	250	143	159	203	700.5	4800	534	747	784
5	200	300	201	219	273	861.8	6250	600	855	900
6	250	350	253	273	325	1256	7800	665	962	1015
7	300	400	305	325	386	1888.6	9250	655	962	1015
8	350	400	357	377	437	1862.5	11650	744	1084	1144
9	400	400	406	426	495	2374.6	12550	744	1084	1144
10	450	400	460	480	548	3316.6	13350	746	1086	1146
11	500	450	510	530	602	4415.6	15550	796	1178	1246
12	600	450	606	630	702	5671.6	17150	837	1220	1287
13	700	450	696	720	796	7084.6	19250	854	1237	1304
14	800	500	796	820	906	8654.6	24450	937	1362	1437
15	900	500	892	920	1006	7084.6	26550	1027	1452	1527
16	1000	500	992	1020	1108	8654.6	33950	1027	1452	1527
